R.64

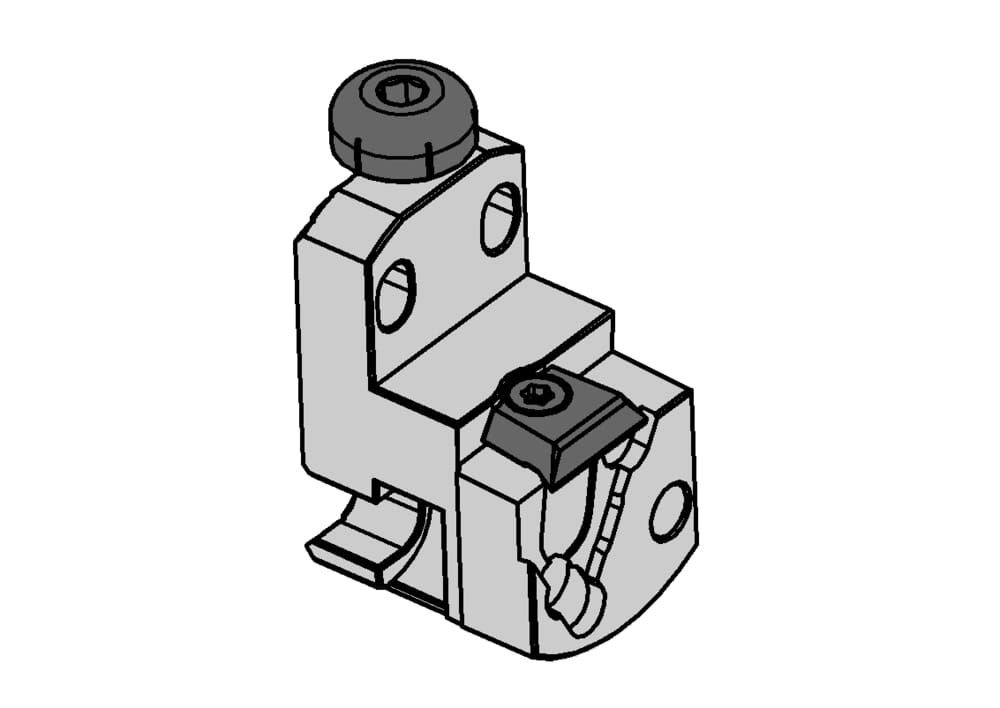

Back working tool holder for HORN insert type 312
Material number R64
HORN Back working tool holder for HORN insert type 312 R.64 for Turning

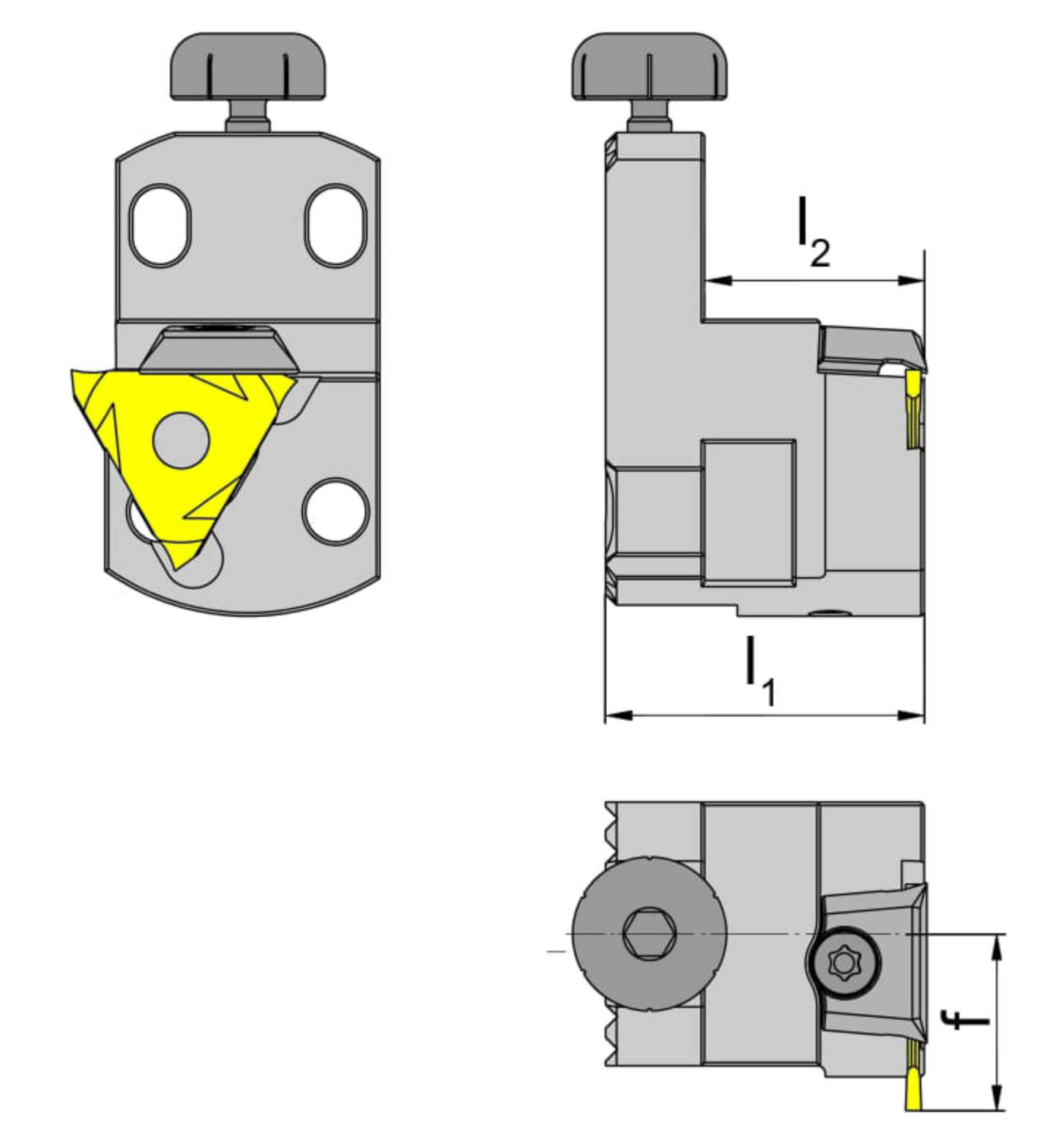

Total length (without cutting insert) (l1)
1.142
˝
29
mm
Katalog_CCTWS
31201N;31201R;31201L;31208N;31211N
DIN_CCTWS
HORN-31201000N;HORN-31201000R;HORN-31201000L;HORN-31208000N;HORN-31211000N
ISO_CCTWS
HORN-31201$000N$$$$$;HORN-31201$000R$$$$$;HORN-31201$000L$$$$$;HORN-31208$000N$$$$$;HORN-31211$000N$$$$$
Clamping range minimum (Spannbereich)
0.02
˝
0.5
mm
Clamping range maximum (Spannbereich)
0.075
˝
1.9
mm
shank-clamping-length-imp
1.142
˝
29
mm
Adjustment dimension (f)
0.63
˝
16
mm
Outcropping length (without cutting plate) (l2)
0.787
˝
20
mm
